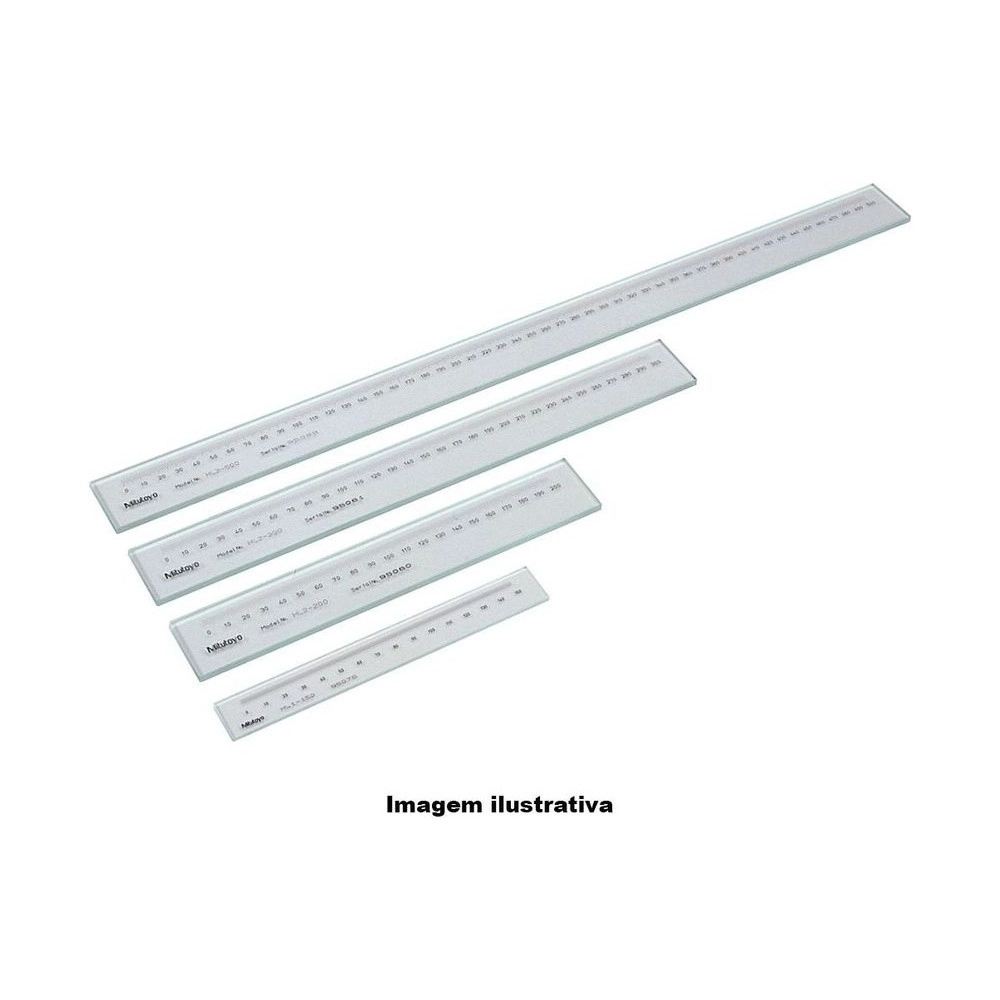

Escala Patrón 400 mm Paso 0,5 mm - 182-524-10

Escala Patrón 400 mm Paso 0,5 mm - 182-524-10 - Mitutoyo

Name: Escala Patrón 400 mm Paso 0,5 mm - 182-524-10
Brand: Mitutoyo
SKU: 182-524-10

SKU: 182-524-10

Cantidad

Sobre el producto

Comprobar si la ampliación de un proyector de perfil o de un microscopio es correcta, y si la mesa avanza lo que debe: ese es el trabajo de la Escala Patrón Mitutoyo 182-524-10, de la serie 182. Tiene 400 mm graduados en 0,5 mm, en 430 mm de longitud: el único tamaño de 400 mm de la serie.

El paso de inspección es de 20 mm, lo que da 20 puntos en toda la escala. En los 400 mm, la fórmula da 2,3 µm; la masa es de 0,71 kg.

El vidrio es sódico-cálcico y las líneas se graban por litografía de alta definición. El certificado de inspección viene incluido, emitido por el sistema de calibración automática de escalas patrón, y el error a 20 °C es de (1,5+2L/1000) µm, con L en mm.

Intervalo de 400 mm · 430 mm de longitud
Graduación de 0,5 mm · línea de 50 µm
2,3 µm en los 400 mm · fórmula (1,5+2L/1000) µm
Inspección cada 20 mm · 0,71 kg

Diferenciales

Aspectos destacados del producto

Lo que distingue a la 182-524-10 entre las escalas patrón de la serie 182.

El único tamaño de 400 mm de la serie 182.

Paso de 20 mm en toda la escala.

Comprueba si la ampliación es correcta.

Comprueba el avance de equipos de medición.

Emitido por la calibración automática.

Expansión térmica de 8,5 × 10⁻⁶/K.

Especificaciones

Características principales

Lo que significa en la práctica cada dato de la 182-524-10.

400 mm Intervalo

En 430 mm de longitud total.
0,5 mm Graduación

Con línea de 50 µm.
(1,5+2L/1000) µm Error a 20 °C

2,3 µm en todo el intervalo; L en mm.
20 mm Paso de inspección

Intervalo entre los puntos de inspección.
0,71 kg Masa

Según el catálogo 2019.

Soluciones

¿Qué problemas resuelve?

Situaciones de calibración en las que la 182-524-10 es la elección correcta.

Desafío Carrera entre 300 y 500 mm

La escala de 300 mm queda corta y la de 500 mm sobra en la mesa.

Solución

La 182-524-10 tiene 400 mm, en 430 mm de longitud.

Desafío Error en la longitud de uso

La tolerancia del proyector debe compararse con el error del patrón.

Solución

En los 400 mm, la fórmula de la 182-524-10 da 2,3 µm.

Desafío Medir una pieza ampliada

En la medición ampliada, el error de ampliación entra directo en el resultado.

Solución

La 182-524-10 sirve de referencia para mediciones ampliadas.

Desafío Mesa que se desplaza mal

Un avance fuera de medida solo aparece si hay una longitud de referencia.

Solución

Con la 182-524-10, el avance de la mesa se compara con una escala conocida.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 182
Exactitud (20°C): (1,5+2L/1000) µm
Capacidad: 400mm
Graduación / Graduado: 0,5mm
Paso de Inspección: 20mm
Grosor de la línea de Graduación: 50µm

Detalles técnicos

Línea: Escala patrón para proyectores de perfil y microscopios
Longitud total: 430 mm
Material: Vidrio sódico-cálcico
Coeficiente de expansión térmica: 8,5 × 10⁻⁶/K
L en la fórmula de error: Longitud medida, en mm
Tolerancia en todo el intervalo: 2,3 µm (L = 400 mm)
Masa: 0,71 kg
Certificado: Certificado de inspección del sistema de calibración automática de escalas patrón

Funciones

Cómo trabaja la 182-524-10

Ampliación

Con una longitud conocida en la pantalla, comprueba la ampliación de proyectores de perfil y microscopios.

Avance de la mesa

Comprueba la exactitud del avance de la mesa de equipos de medición.

Medición ampliada

Sirve de referencia de longitud en mediciones ampliadas.

Variantes de la serie

Escalas patrón de la serie 182 disponibles en la tienda

Código	Capacidad	Graduación	Exactitud (20 °C)
182-501-50	250 mm	1 mm	(0,5+L/1000) µm
182-502-50	500 mm	1 mm	(0,5+L/1000) µm
182-511-10	50 mm	0,1 mm	(1,5+2L/1000) µm
182-512-10	100 mm	0,1 mm	(1,5+2L/1000) µm
182-513-10	150 mm	0,1 mm	(1,5+2L/1000) µm
182-514-10	200 mm	0,1 mm	(1,5+2L/1000) µm
182-521-10	100 mm	0,5 mm	(1,5+2L/1000) µm
182-522-10	200 mm	0,5 mm	(1,5+2L/1000) µm
182-523-10	300 mm	0,5 mm	(1,5+2L/1000) µm
182-524-10 (este)	400 mm	0,5 mm	(1,5+2L/1000) µm
182-525-10	500 mm	0,5 mm	(1,5+2L/1000) µm
182-531-10	250 mm	1 mm	(1,5+2L/1000) µm
182-532-10	500 mm	1 mm	(1,5+2L/1000) µm
182-533-10	750 mm	1 mm	(1,5+2L/1000) µm
182-534-10	1000 mm	1 mm	(1,5+2L/1000) µm
