Escala Patrón 200 mm Paso 0.1 mm - 182-514-10

Escala Patrón 200 mm Paso 0.1 mm - 182-514-10 - Mitutoyo

Name: Escala Patrón 200 mm Paso 0.1 mm - 182-514-10
Brand: Mitutoyo
SKU: 182-514-10

SKU: 182-514-10

Cantidad

Sobre el producto

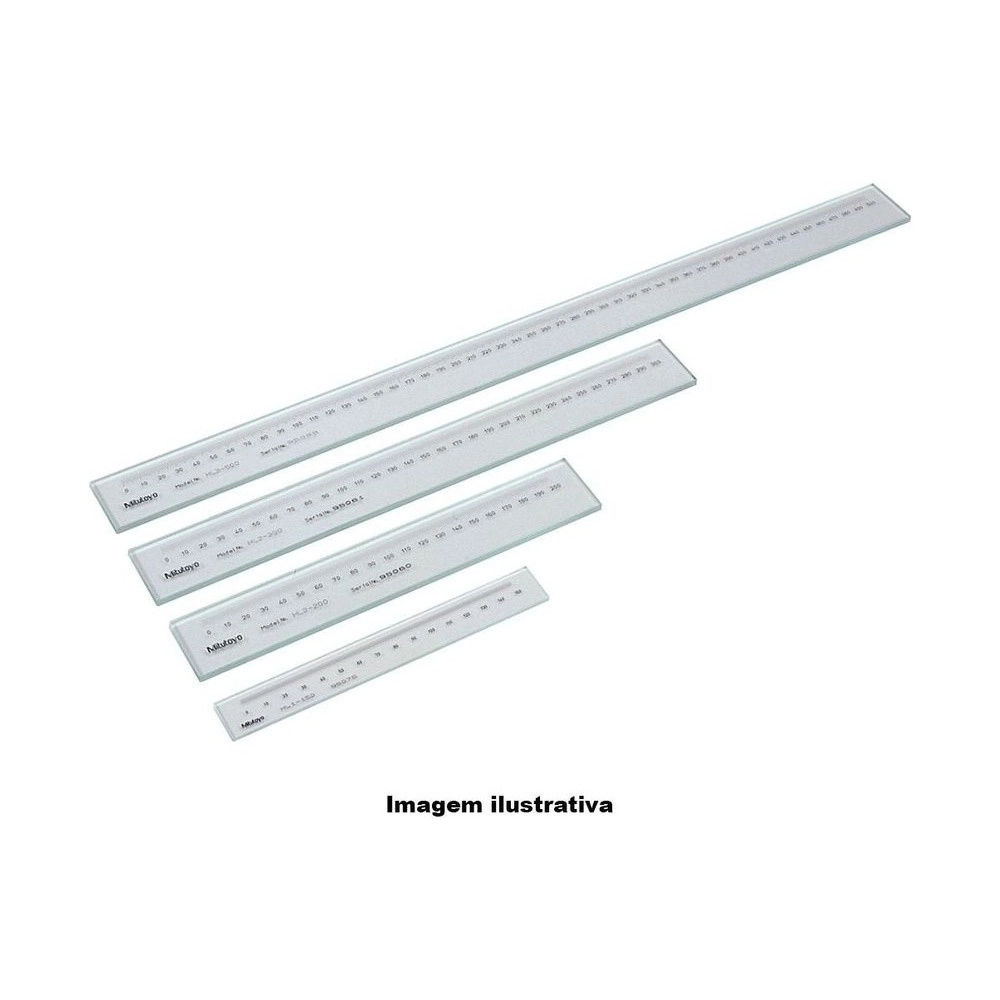

La Escala Patrón Mitutoyo 182-514-10, de la serie 182, está hecha para verificar la exactitud de la ampliación de proyectores de perfil y microscopios y la exactitud del avance de la mesa de equipos de medición. Es la más larga de las escalas graduadas en 0,1 mm: 200 mm de intervalo en 225 mm de longitud.

Tiene el mismo intervalo de la 182-522-10, pero con graduación de 0,1 mm y línea de 20 µm, frente a 0,5 mm y 50 µm. En los 200 mm, la fórmula da 1,9 µm.

Incluye el certificado de inspección del sistema de calibración automática de escalas patrón. El error a 20 °C está dado por (1,5+2L/1000) µm, con L en mm, en una escala de vidrio sódico-cálcico grabada por litografía de alta definición.

Escala de 200 mm · 225 mm en total
Divisiones de 0,1 mm · trazo de 20 µm
Error (1,5+2L/1000) µm · 1,9 µm en todo el intervalo
0,26 kg · paso de 10 mm

Diferenciales

Aspectos destacados del producto

Lo que distingue a la 182-514-10 entre las escalas patrón de la serie 182.

La mayor de la línea de graduación fina.

Veinte puntos de inspección a lo largo de la escala.

Verifica cuánto avanza la mesa.

Tecnología de alta definición.

8,5 × 10⁻⁶/K, según el catálogo 2025.

Para mediciones con ampliación.

Especificaciones

Características principales

Lo que significa en la práctica cada dato de la 182-514-10.

200 mm Intervalo

Tramo graduado de una escala de 225 mm.
0,1 mm Graduación

Cada trazo tiene 20 µm de grosor.
(1,5+2L/1000) µm Error a 20 °C

Con L = 200 mm, da 1,9 µm.
10 mm Paso de inspección

Distancia entre los puntos inspeccionados.
0,26 kg Masa

Conforme al catálogo de 2019.

Soluciones

¿Qué problemas resuelve?

Situaciones de calibración en las que la 182-514-10 es la elección correcta.

Desafío Graduación fina en carrera larga

Por encima de 150 mm, solo esta escala mantiene la graduación de 0,1 mm.

Solución

La 182-514-10 tiene 200 mm graduados en 0,1 mm.

Desafío Elegir entre 0,1 y 0,5 mm en 200 mm

En el mismo intervalo, la graduación cambia lo que se ve en la pantalla.

Solución

La 182-514-10 es la de 0,1 mm; la 182-522-10 es la de 0,5 mm.

Desafío Ampliación fuera del valor

Si la lente del proyector no amplía lo que indica, toda medida en la pantalla sale mal.

Solución

La 182-514-10 da una longitud conocida para comprobar la ampliación.

Desafío Avance de la mesa

El error de avance de la mesa del equipo pasa a la medición.

Solución

La 182-514-10 permite verificar la exactitud del avance de la mesa.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 182
Exactitud (20°C): (1,5+2L/1000) µm
Capacidad: 200mm
Graduación / Graduado: 0,1mm
Paso de Inspección: 10mm
Grosor de la línea de Graduación: 20µm

Detalles técnicos

Línea: Escala patrón para proyectores de perfil y microscopios
Longitud total: 225 mm
Material: Vidrio sódico-cálcico
Coeficiente de expansión térmica: 8,5 × 10⁻⁶/K
L en la fórmula de error: Longitud medida, en mm
Tolerancia en todo el intervalo: 1,9 µm (L = 200 mm)
Masa: 0,26 kg
Certificado: Certificado de inspección del sistema de calibración automática de escalas patrón

Funciones

Cómo trabaja la 182-514-10

Ampliación

Con una longitud conocida en la pantalla, comprueba la ampliación de proyectores de perfil y microscopios.

Avance de la mesa

Comprueba la exactitud del avance de la mesa de equipos de medición.

Medición ampliada

Sirve de referencia de longitud en mediciones ampliadas.

Variantes de la serie

Escalas patrón de la serie 182 disponibles en la tienda

Código	Capacidad	Graduación	Exactitud (20 °C)
182-501-50	250 mm	1 mm	(0,5+L/1000) µm
182-502-50	500 mm	1 mm	(0,5+L/1000) µm
182-511-10	50 mm	0,1 mm	(1,5+2L/1000) µm
182-512-10	100 mm	0,1 mm	(1,5+2L/1000) µm
182-513-10	150 mm	0,1 mm	(1,5+2L/1000) µm
182-514-10 (este)	200 mm	0,1 mm	(1,5+2L/1000) µm
182-521-10	100 mm	0,5 mm	(1,5+2L/1000) µm
182-522-10	200 mm	0,5 mm	(1,5+2L/1000) µm
182-523-10	300 mm	0,5 mm	(1,5+2L/1000) µm
182-524-10	400 mm	0,5 mm	(1,5+2L/1000) µm
182-525-10	500 mm	0,5 mm	(1,5+2L/1000) µm
182-531-10	250 mm	1 mm	(1,5+2L/1000) µm
182-532-10	500 mm	1 mm	(1,5+2L/1000) µm
182-533-10	750 mm	1 mm	(1,5+2L/1000) µm
182-534-10	1000 mm	1 mm	(1,5+2L/1000) µm

Artículos incluidos

Escala Patrón 182-514-10
Certificado de inspección (sistema de calibración automática)

Preguntas frecuentes

Preguntas y Respuestas

¿Para qué sirve la 182-514-10?

Para verificar la exactitud de la ampliación de proyectores de perfil y microscopios y la exactitud del avance de la mesa de equipos de medición, además de mediciones ampliadas.

¿Cuál es la diferencia entre la 182-514-10 y la 182-522-10?

Las dos tienen 200 mm. La 182-514-10 está graduada en 0,1 mm, con línea de 20 µm y paso de 10 mm; la 182-522-10, en 0,5 mm, con línea de 50 µm y paso de 20 mm.

¿Cuál es el error de la 182-514-10 en los 200 mm?

1,9 µm, según la fórmula (1,5+2L/1000) µm, con L en mm.

¿Cómo se lee la fórmula de error de la 182-514-10?

(1,5+2L/1000) µm a 20 °C, donde L es la longitud medida en mm. Cuanto mayor el tramo medido, mayor el error admisible.

¿Qué viene con la 182-514-10?

La escala y el certificado de inspección del sistema de calibración automática de escalas patrón.
