Escala Patrón de Vidrio de 500 mm - 182-502-50

Escala Patrón de Vidrio de 500 mm - 182-502-50 - Mitutoyo

Name: Escala Patrón de Vidrio de 500 mm - 182-502-50
Brand: Mitutoyo
SKU: 182-502-50

SKU: 182-502-50

Cantidad

Sobre el producto

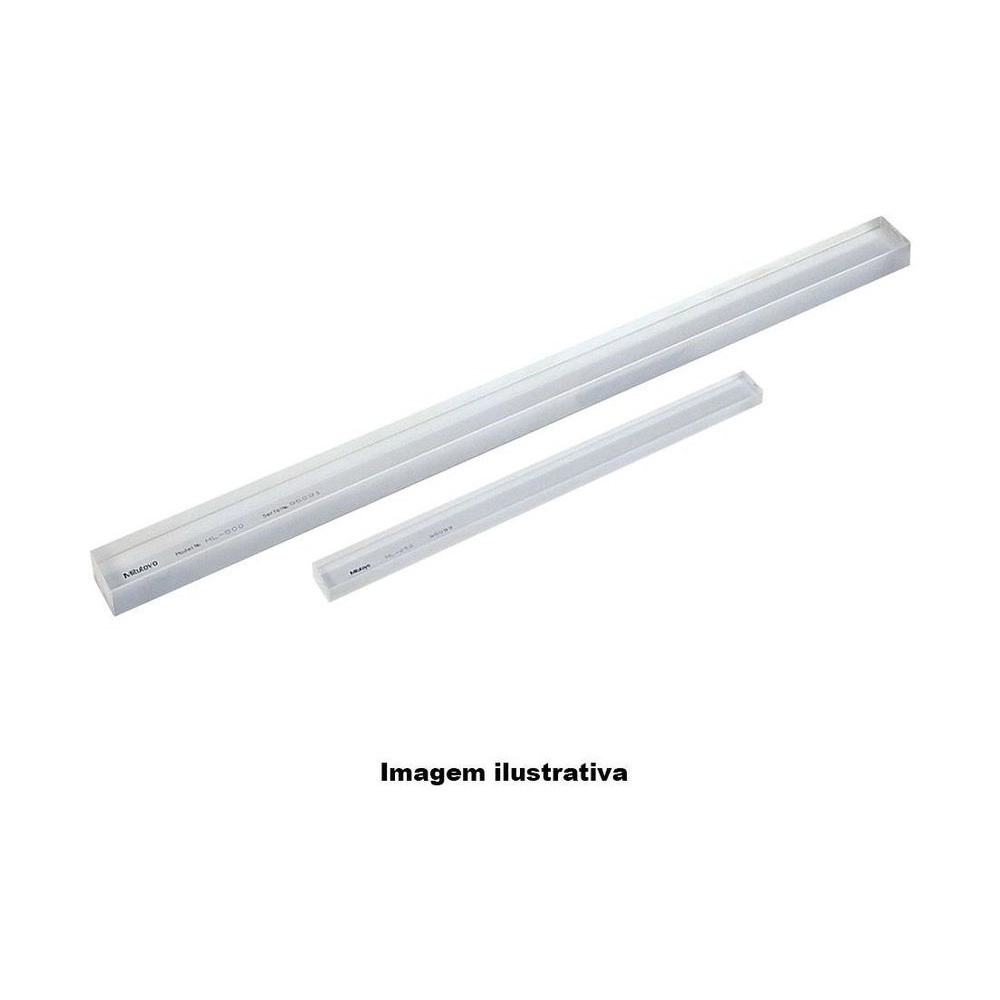

La Escala Patrón Mitutoyo 182-502-50, de la serie 182, está hecha de vidrio de baja expansión para servir de patrón trazable de longitud en la calibración de instrumentos de medición. Es la mayor de las dos escalas de vidrio de baja expansión: 500 mm de intervalo en 530 mm de longitud, con sección de 30 × 20 mm.

Aun con el doble del intervalo de la 182-501-50, la fórmula (0,5+L/1000) µm da 1,0 µm en los 500 mm. Pesa 1,8 kg.

El catálogo la sitúa entre los patrones de longitud de gran exactitud: las líneas se graban por litografía de alta definición, en una instalación subterránea desarrollada por Mitutoyo para patrones lineales, y el vidrio tiene coeficiente de expansión térmica de (0,00±0,02) × 10⁻⁶/K. Viene con certificado de inspección.

Intervalo de 500 mm · 530 × 30 × 20 mm
Error (0,5+L/1000) µm · 1,0 µm en todo el intervalo
Vidrio de baja expansión · (0,00±0,02) × 10⁻⁶/K
Graduación de 1 mm · línea de 4 µm

Diferenciales

Aspectos destacados del producto

Lo que distingue a la 182-502-50 entre las escalas patrón de la serie 182.

El error de la fórmula en todo el intervalo.

La más robusta de las escalas de vidrio.

(0,00±0,02) × 10⁻⁶/K.

Para calibrar instrumentos de medición.

Graduación de 1 mm, grabada por litografía.

Acompaña a la escala.

Especificaciones

Características principales

Lo que significa en la práctica cada dato de la 182-502-50.

500 mm Intervalo

En 530 mm de longitud total.
(0,5+L/1000) µm Error a 20 °C

L en mm; en los 500 mm, 1,0 µm.
(0,00±0,02) × 10⁻⁶/K Expansión térmica

Vidrio de baja expansión.
1 mm Graduación

Línea de 4 µm; marca de alineación de 20 µm.
1,8 kg Masa

Según el catálogo 2019.

Soluciones

¿Qué problemas resuelve?

Situaciones de calibración en las que la 182-502-50 es la elección correcta.

Desafío Calibrar una carrera de medio metro

Con 250 mm, el patrón cubre solo la mitad de una carrera de 500 mm.

Solución

La 182-502-50 tiene 500 mm de intervalo.

Desafío Patrón largo sin perder exactitud

En un patrón más largo, el error admisible suele crecer.

Solución

Según la fórmula, la 182-502-50 queda en 1,0 µm en los 500 mm.

Desafío Temperatura de la sala de calibración

En un patrón común, la variación de temperatura cambia la longitud medida.

Solución

El vidrio de la 182-502-50 tiene expansión de (0,00±0,02) × 10⁻⁶/K.

Desafío Trazabilidad de la longitud

Calibrar un instrumento exige un patrón de origen conocido.

Solución

La 182-502-50 está indicada como patrón trazable de longitud, con certificado de inspección.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 182
Modelo: Patrón de Vidrio
Exactitud (20°C): (0,5+L/1000) µm
Capacidad: 500mm
Graduación / Graduado: 1mm
Grosor: 20mm
Grosor de la línea de Graduación: 4µm

Detalles técnicos

Línea: Escala patrón de vidrio de baja expansión
Longitud total: 530 mm
Ancho: 30 mm
Material: Vidrio de baja expansión
Coeficiente de expansión térmica: (0,00±0,02) × 10⁻⁶/K
L en la fórmula de error: Longitud medida, en mm
Tolerancia en todo el intervalo: 1,0 µm (L = 500 mm)
Marca de alineación: 20 µm de espesor
Masa: 1,8 kg
Versión con certificado JCSS (catálogo): 182-602-50

Funciones

Cómo trabaja la 182-502-50

Patrón trazable

Referencia de longitud para calibrar instrumentos de medición.

Baja expansión

El vidrio casi no cambia de longitud con la temperatura: (0,00±0,02) × 10⁻⁶/K.

Graduación de 1 mm

Líneas de 4 µm grabadas por litografía de alta definición.

Variantes de la serie

Escalas patrón de la serie 182 disponibles en la tienda

Código	Capacidad	Graduación	Exactitud (20 °C)
182-501-50	250 mm	1 mm	(0,5+L/1000) µm
182-502-50 (este)	500 mm	1 mm	(0,5+L/1000) µm
182-511-10	50 mm	0,1 mm	(1,5+2L/1000) µm
182-512-10	100 mm	0,1 mm	(1,5+2L/1000) µm
182-513-10	150 mm	0,1 mm	(1,5+2L/1000) µm
182-514-10	200 mm	0,1 mm	(1,5+2L/1000) µm
182-521-10	100 mm	0,5 mm	(1,5+2L/1000) µm
182-522-10	200 mm	0,5 mm	(1,5+2L/1000) µm
182-523-10	300 mm	0,5 mm	(1,5+2L/1000) µm
182-524-10	400 mm	0,5 mm	(1,5+2L/1000) µm
182-525-10	500 mm	0,5 mm	(1,5+2L/1000) µm
182-531-10	250 mm	1 mm	(1,5+2L/1000) µm
182-532-10	500 mm	1 mm	(1,5+2L/1000) µm
182-533-10	750 mm	1 mm	(1,5+2L/1000) µm
182-534-10	1000 mm	1 mm	(1,5+2L/1000) µm
