Escala Patrón 300 mm Paso 0.5 mm - 182-523-10

Escala Patrón 300 mm Paso 0.5 mm - 182-523-10 - Mitutoyo

Name: Escala Patrón 300 mm Paso 0.5 mm - 182-523-10
Brand: Mitutoyo
SKU: 182-523-10

SKU: 182-523-10

Cantidad

Sobre el producto

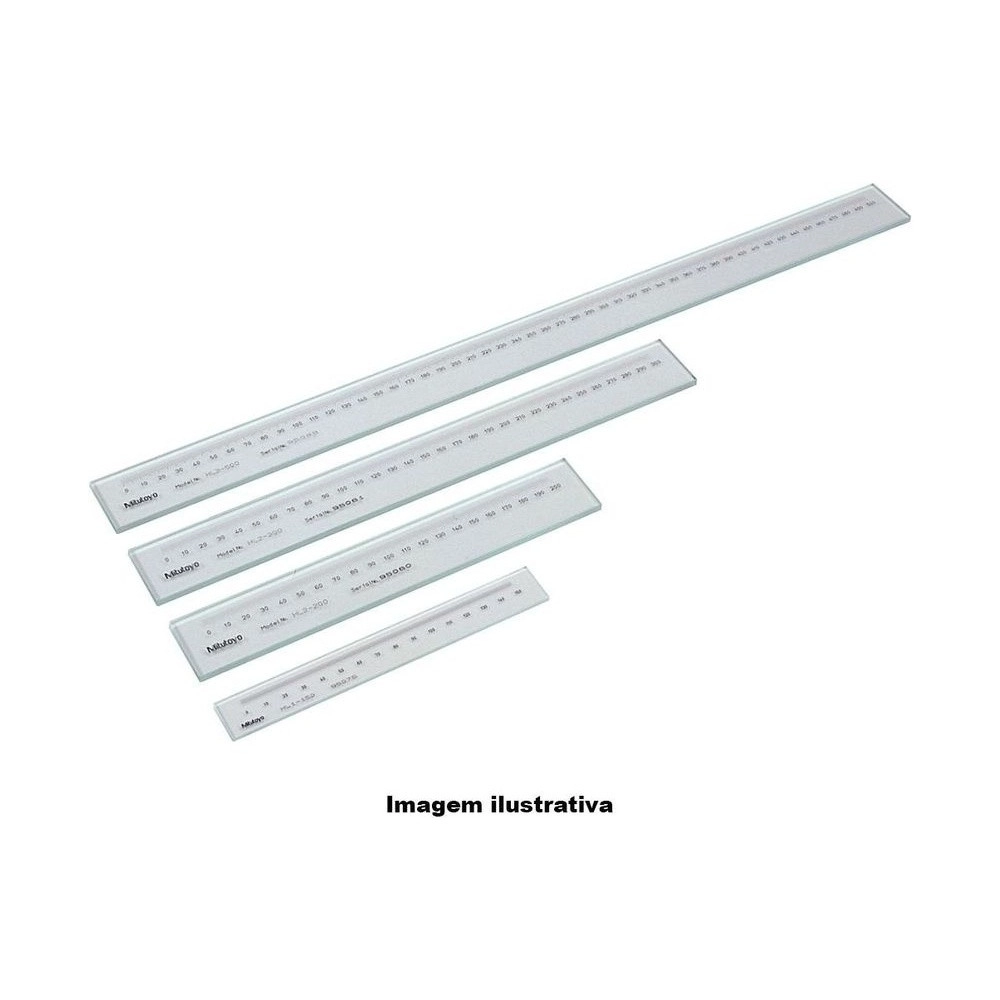

La Escala Patrón Mitutoyo 182-523-10 es una escala de vidrio de la serie 182 para proyectores de perfil y microscopios. Con 300 mm graduados en 0,5 mm, es la escala del medio de la línea de 0,5 mm, en 330 mm de longitud. Sirve para comprobar la ampliación y el avance de la mesa, además de mediciones ampliadas.

Pesa 0,57 kg, casi el doble de la de 200 mm. En los 300 mm, la fórmula de error da 2,1 µm.

El vidrio es sódico-cálcico y las líneas se graban por litografía de alta definición. El certificado de inspección viene incluido, emitido por el sistema de calibración automática de escalas patrón, y el error a 20 °C es de (1,5+2L/1000) µm, con L en mm.

Escala de 300 mm · 330 mm en total
Línea de 50 µm · graduación 0,5 mm
Error (1,5+2L/1000) µm · 2,1 µm en todo el intervalo
Paso de inspección de 20 mm · 0,57 kg

Diferenciales

Aspectos destacados del producto

Lo que distingue a la 182-523-10 entre las escalas patrón de la serie 182.

El medio de la línea de 0,5 mm.

El error de la fórmula en todo el intervalo.

Referencia para comprobar la lente.

Líneas grabadas con tecnología Mitutoyo.

El certificado viene con el producto.

Referencia de longitud bajo ampliación.

Especificaciones

Características principales

Lo que significa en la práctica cada dato de la 182-523-10.

300 mm Intervalo

Tramo graduado de una escala de 330 mm.
0,5 mm Graduación

Líneas de 50 µm, grabadas por litografía.
(1,5+2L/1000) µm Error a 20 °C

Con L = 300 mm, da 2,1 µm.
20 mm Paso de inspección

Un punto verificado cada 20 mm.
0,57 kg Masa

Conforme al catálogo de 2019.

Soluciones

¿Qué problemas resuelve?

Situaciones de calibración en las que la 182-523-10 es la elección correcta.

Desafío Carrera de 300 mm

Con 200 mm, la escala deja sin referencia el último tercio de la carrera.

Solución

La 182-523-10 tiene 300 mm de intervalo.

Desafío Error conocido en la longitud de uso

Sin el valor de la fórmula en la longitud real, no se puede comparar con la tolerancia.

Solución

En los 300 mm de la 182-523-10, la fórmula da 2,1 µm.

Desafío Comprobar el microscopio

Sin referencia de longitud, no hay cómo saber si la ampliación del microscopio es correcta.

Solución

La 182-523-10 está indicada para verificar la ampliación de microscopios.

Desafío Avance de la mesa

El error de avance de la mesa del equipo pasa a la medición.

Solución

La 182-523-10 permite verificar la exactitud del avance de la mesa.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 182
Exactitud (20°C): (1,5+2L/1000) µm
Capacidad: 300mm
Graduación / Graduado: 0,5mm
Paso de Inspección: 20mm
Grosor de la línea de Graduación: 50µm

Detalles técnicos

Línea: Escala patrón para proyectores de perfil y microscopios
Longitud total: 330 mm
Material: Vidrio sódico-cálcico
Coeficiente de expansión térmica: 8,5 × 10⁻⁶/K
L en la fórmula de error: Longitud medida, en mm
Tolerancia en todo el intervalo: 2,1 µm (L = 300 mm)
Masa: 0,57 kg
Certificado: Certificado de inspección del sistema de calibración automática de escalas patrón

Funciones

Cómo trabaja la 182-523-10

Ampliación

Con una longitud conocida en la pantalla, comprueba la ampliación de proyectores de perfil y microscopios.

Avance de la mesa

Comprueba la exactitud del avance de la mesa de equipos de medición.

Medición ampliada

Sirve de referencia de longitud en mediciones ampliadas.

Variantes de la serie

Escalas patrón de la serie 182 disponibles en la tienda

Código	Capacidad	Graduación	Exactitud (20 °C)
182-501-50	250 mm	1 mm	(0,5+L/1000) µm
182-502-50	500 mm	1 mm	(0,5+L/1000) µm
182-511-10	50 mm	0,1 mm	(1,5+2L/1000) µm
182-512-10	100 mm	0,1 mm	(1,5+2L/1000) µm
182-513-10	150 mm	0,1 mm	(1,5+2L/1000) µm
182-514-10	200 mm	0,1 mm	(1,5+2L/1000) µm
182-521-10	100 mm	0,5 mm	(1,5+2L/1000) µm
182-522-10	200 mm	0,5 mm	(1,5+2L/1000) µm
182-523-10 (este)	300 mm	0,5 mm	(1,5+2L/1000) µm
182-524-10	400 mm	0,5 mm	(1,5+2L/1000) µm
182-525-10	500 mm	0,5 mm	(1,5+2L/1000) µm
182-531-10	250 mm	1 mm	(1,5+2L/1000) µm
182-532-10	500 mm	1 mm	(1,5+2L/1000) µm
182-533-10	750 mm	1 mm	(1,5+2L/1000) µm
182-534-10	1000 mm	1 mm	(1,5+2L/1000) µm
